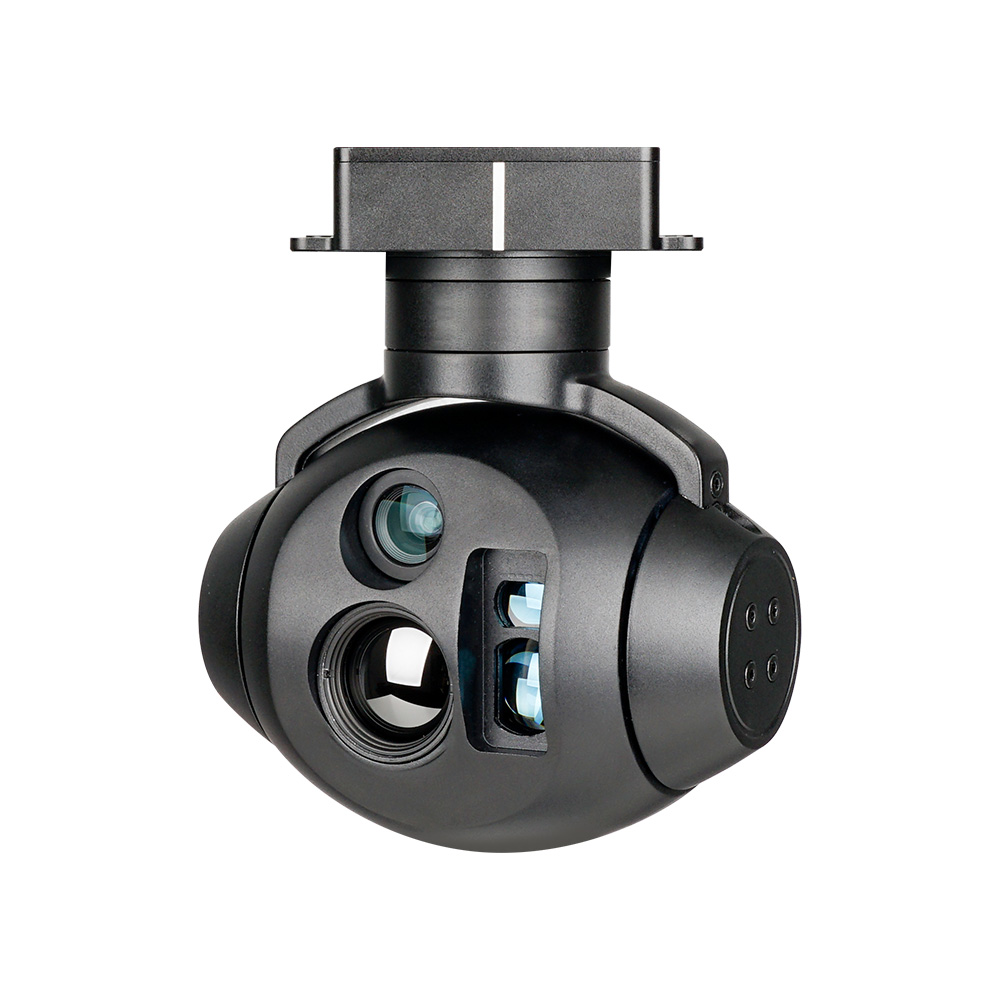

品灵 U818M 微型三光跟踪吊舱

详细介绍

硬件参数
工作电压	16V
输入电压	4S ~ 6S (14.8V~25.2V)
动态电流	540~900mA @ 16V
功率	平均功率8W, 峰值功率 14.4W
工作环境温度	-20℃ ~ +40℃
视频输出	IP (RTSP/UDP 720p/1080p 25fps/30fps H264/H265)
存储	TF卡 (存储容量512G以内,读写速度 class 10以上,将TF卡格式化为FAT32格式)
TF卡中的图片存储格式	JPG(1920*1080)
TF卡中的视频存储格式	MP4(1080P 30fps)
控制方式	S.BUS或串口TTL二选一 (默认TTL) / 网络TCP / 网络UDP
云台参数
结构设计角度范围	俯仰角度:-55°(上)～125°（下）, 偏航角度: ±360°*N
软件限制角度范围	俯仰角度: -45°～120°, 偏航角度: ±360°*N
角度抖动量	俯仰/偏航角度：±0.02°
一键回中	√
相机参数
图像传感器	彩色国产CMOS
分辨率及帧率	1920*1080 @60fps
镜头	8mm
视场角	38.3°*22.1°
电子变倍	1x ~ 8x
探测距离 (车: 4.2x1.8m)	2000m
识别距离 (车: 4.2x1.8m)	1000m
识别距离 (人: 1.8x0.5m)	400m
热像仪参数
镜头焦距	18mm
水平视场角	24°
垂直视场角	18°
识别距离 (车: 6.5x3m)	≥1km
工作制式	非制冷长波 (8μm~14μm)
探测器像素	640*512
像元大小	12μm
调焦方式	无热化免调焦
色板	白热，黑热，伪彩
电子变倍	1x ~ 8x
探测距离 (车: 4.2x1.8m)	1000m
识别距离 (车: 4.2x1.8m)	500m
识别距离 (人: 1.8x0.5m)	250m
跟踪性能参数
偏差像素更新速率	60Hz
最小目标对比度	5%
最小目标尺寸	16*16 像素
最大目标尺寸	128*128 像素
跟踪速度	±48 像素/帧
目标记忆时间	100场
测距性能参数
有效距离	5~1200 米
误差精度	1米
光束	905nm 脉冲激光
发散角	~6 mrad
激光脉冲频率	0.1--4Hz
位置解析	目标的经纬度
测量	测量出画面中心位置物体到激光仪的两点距离
特色功能
OSD	显示或者隐藏,云台航向/俯仰角度,倍数,测距值,TF卡状态,飞机GPS及海拔高度或目标点GPS及海拔高度其中一种,默认目标点GPS及海拔高度,日期时间)
照片属性（POS）	支持拍摄时间和GPS坐标
网络读卡	SMB读取TF卡 / HTTP读取TF卡
KLV（UDP）	支持卡录或者Viewlink视频播放
ArduPilot / PX4	支持（Mavlink协议控制) 选配:支持ArduPilot Follow me功能
画面显示	EO+IR /IR+EO /EO /IR
总体参数
产品重量	320±10g(普通版带减震)
产品尺寸	88.062.9107.2mm
