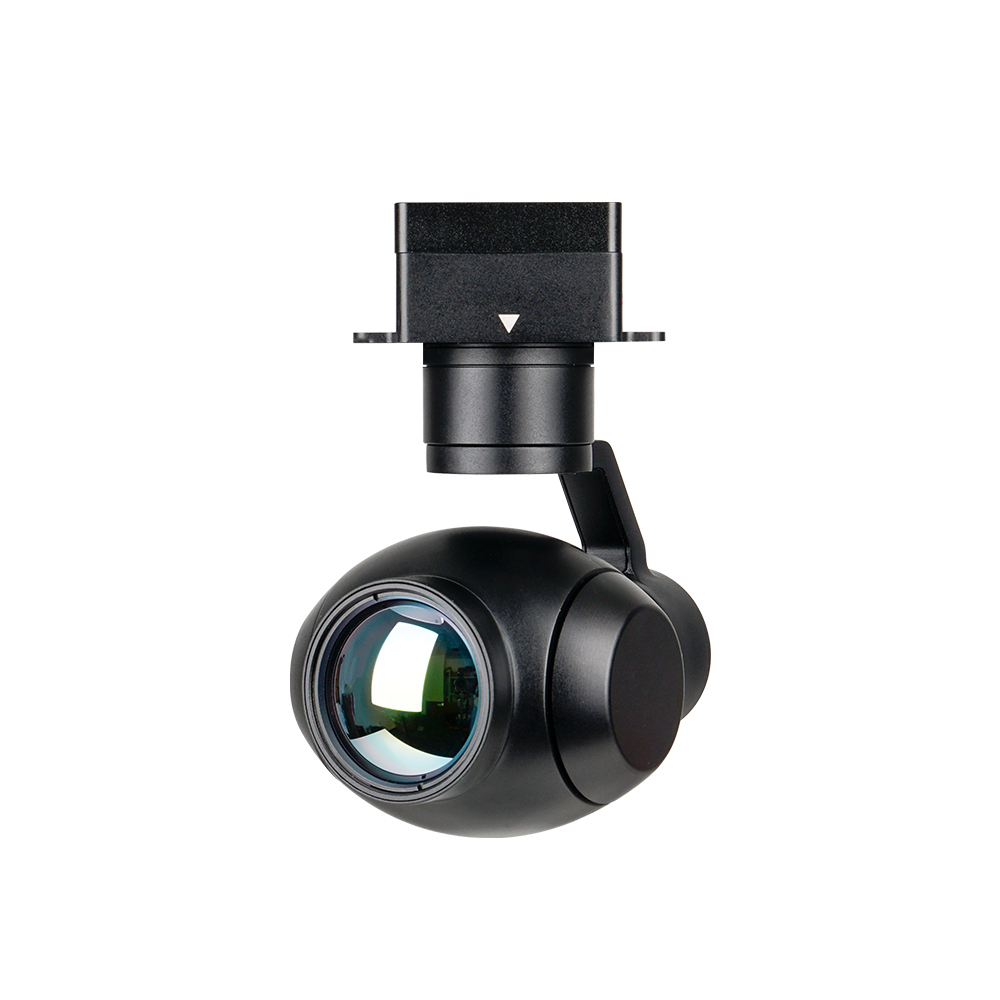

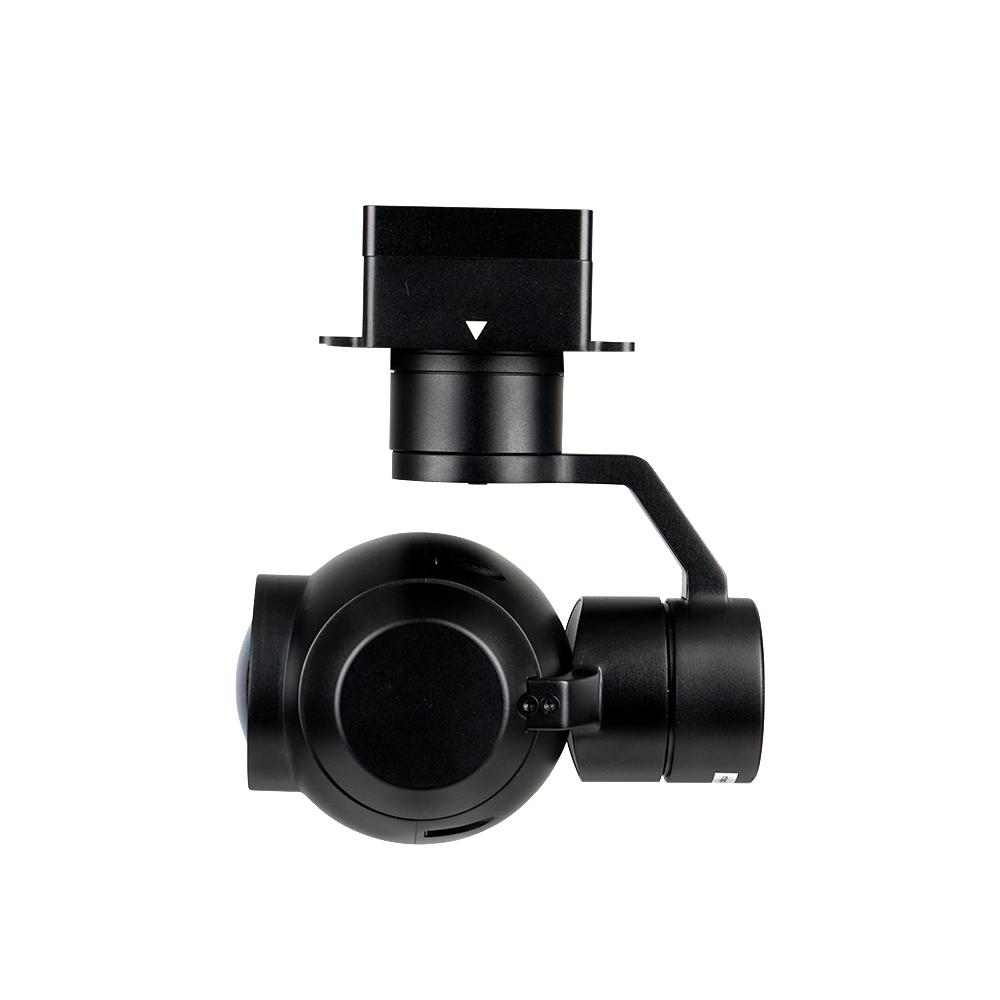

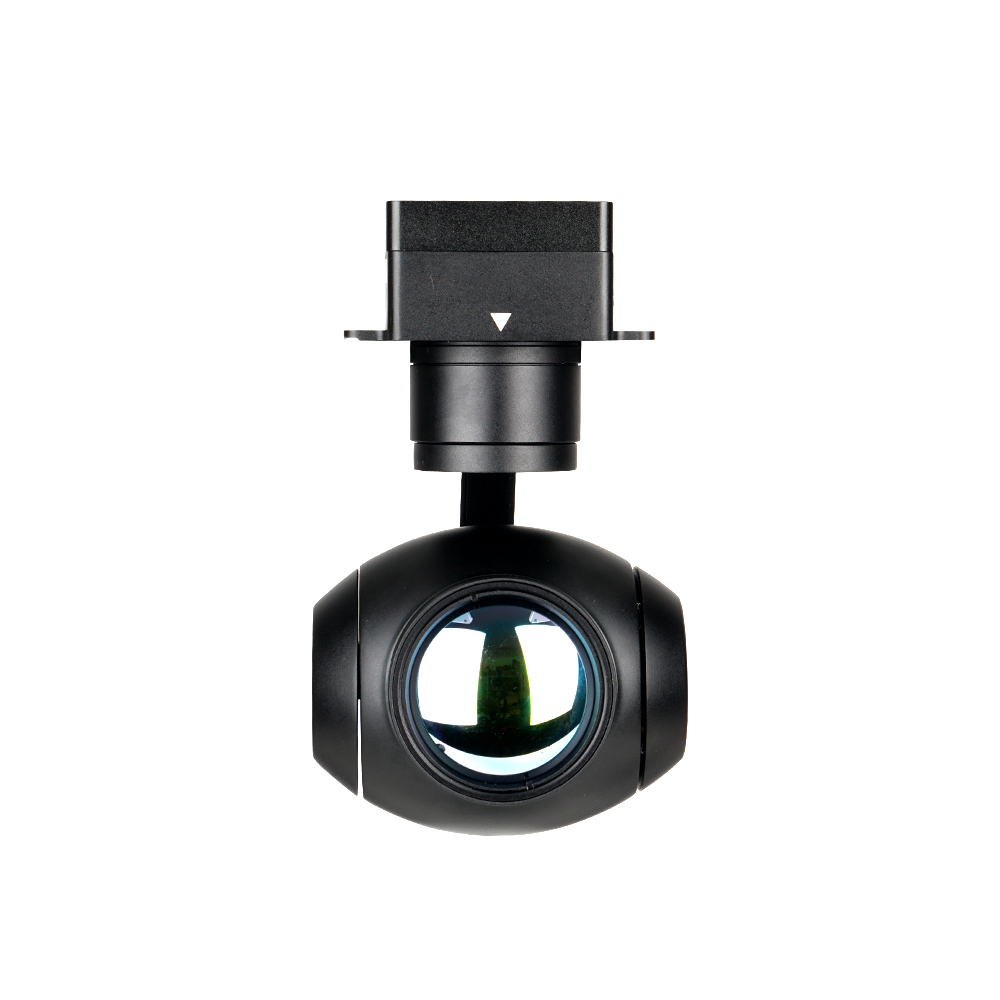

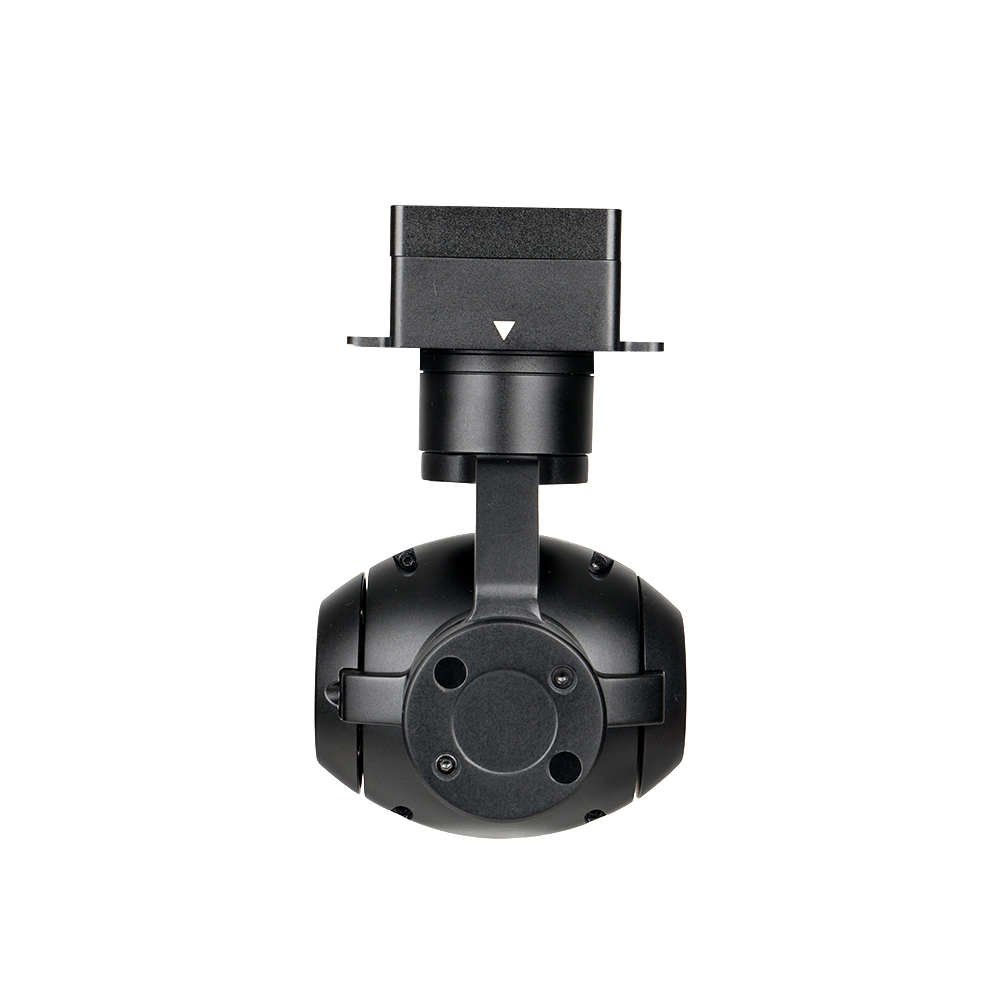

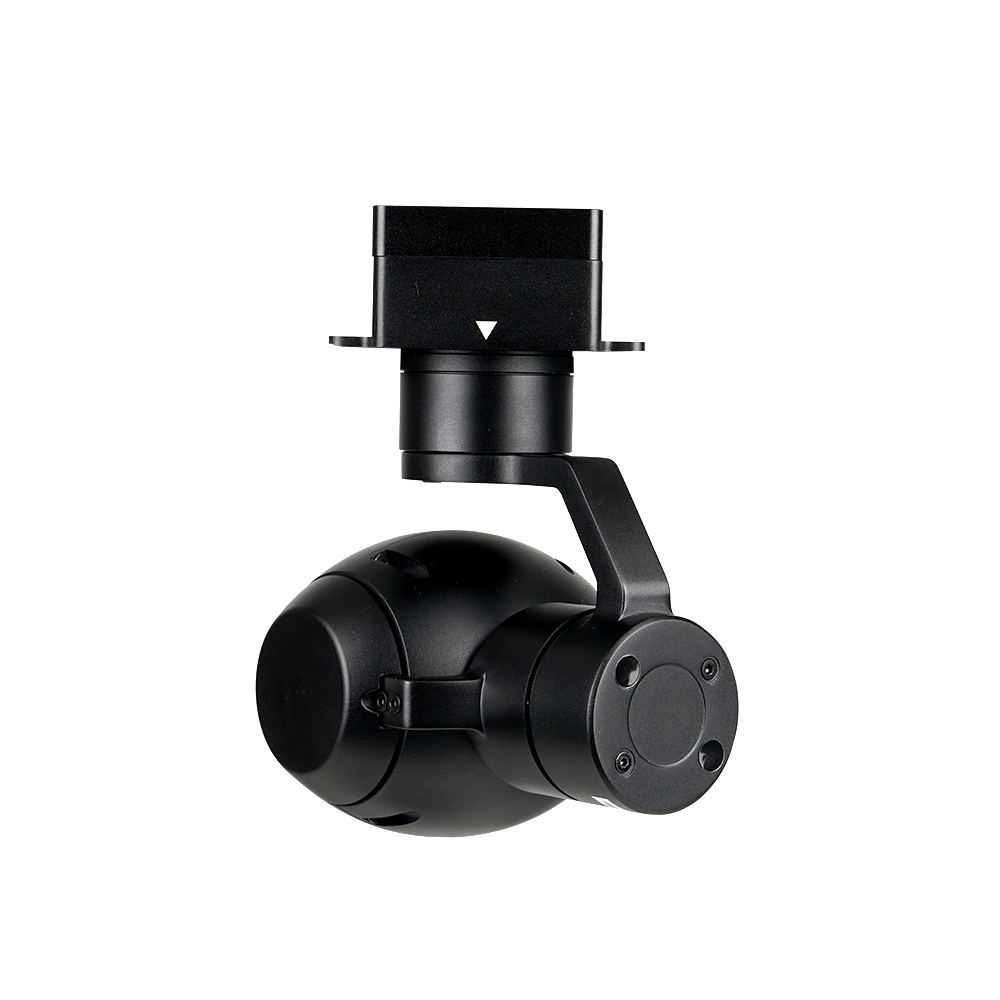

AT35 三轴单热像微型跟踪吊舱

AT35是品灵一款新上市三轴单热像微型跟踪吊舱，热像仪镜头焦距为35mm。

详细介绍

整体参数
产品重量	487g
产品尺寸	102.473.3121.9mm
输入电压	14.8V~25.2V
动态电流	330~1000mA @ 16V
功率	平均功率5.3W, 峰值功率16W
工作环境温度	-20℃ ~ +50℃
防护等级	IP4X
视频输出	IP (RTSP/UDP 720p/1080p 30fps H264/H265)
存储	TF卡 (存储容量256G以内,读写速度 class 10以上,将TF卡格式化为FAT32)
TF卡中的图片存储格式	JPG(1920*1080)
TF卡中的视频存储格式	MP4(1080P@30fps)
控制方式	S.BUS或串口TTL二选一 (默认TTL) / 网络TCP / 网络UDP
云台参数
结构设计角度范围	俯仰角度:-60°(上)～110°(下), 横滚角度: ±70°, 偏航角度: ±300°
软件限制角度范围	俯仰角度: -45°～105°, 偏航角度: ±290°
角度抖动量	俯仰/横滚/偏航角度：±0.02°
一键回中	√
热像仪参数
镜头焦距	35mm
光圈	F1.0
水平视场角	12.5°
垂直视场角	10.0°
对焦视场角	16.0°
探测距离 (人: 1.8x0.5m)	1458米
识别距离 (人: 1.8x0.5m)	365米
验证距离 (人: 1.8x0.5m)	182米
探测距离 (车: 4.2x1.8m)	4472米
识别距离 (车: 4.2x1.8m)	1118米
验证距离 (车: 4.2x1.8m)	559米
工作制式	非制冷长波 (8μm~14μm)
探测器像素	640*512
像元大小	12μm
调焦方式	无热化免调焦
NETD（热灵敏度/噪声等效温差）	≤50mK@F1.0 @25℃
色板	白热，黑热，铁红
电子变倍	1x ~ 8x
测温功能（选配）	测温范围：-20℃~+150℃, +100℃~+650℃
测温功能（选配）	测温精度：±3℃或者读数的±3%,取最大值
跟踪性能参数
偏差像素更新速率	30Hz
偏差像素输出延迟	<30ms
最小目标对比度	5%
最小信噪比	4
最小目标尺寸	16*16 像素
最大目标尺寸	256*256 像素
跟踪速度	±48 像素/帧
目标记忆时间	100场
识别性能
类型	人、车
同时能检测的数量	≥ 10 个目标
对比度	≥ 5%
最小目标尺寸	5×5 像素
车辆检测概率	≥85%
虚警率	≤10%
