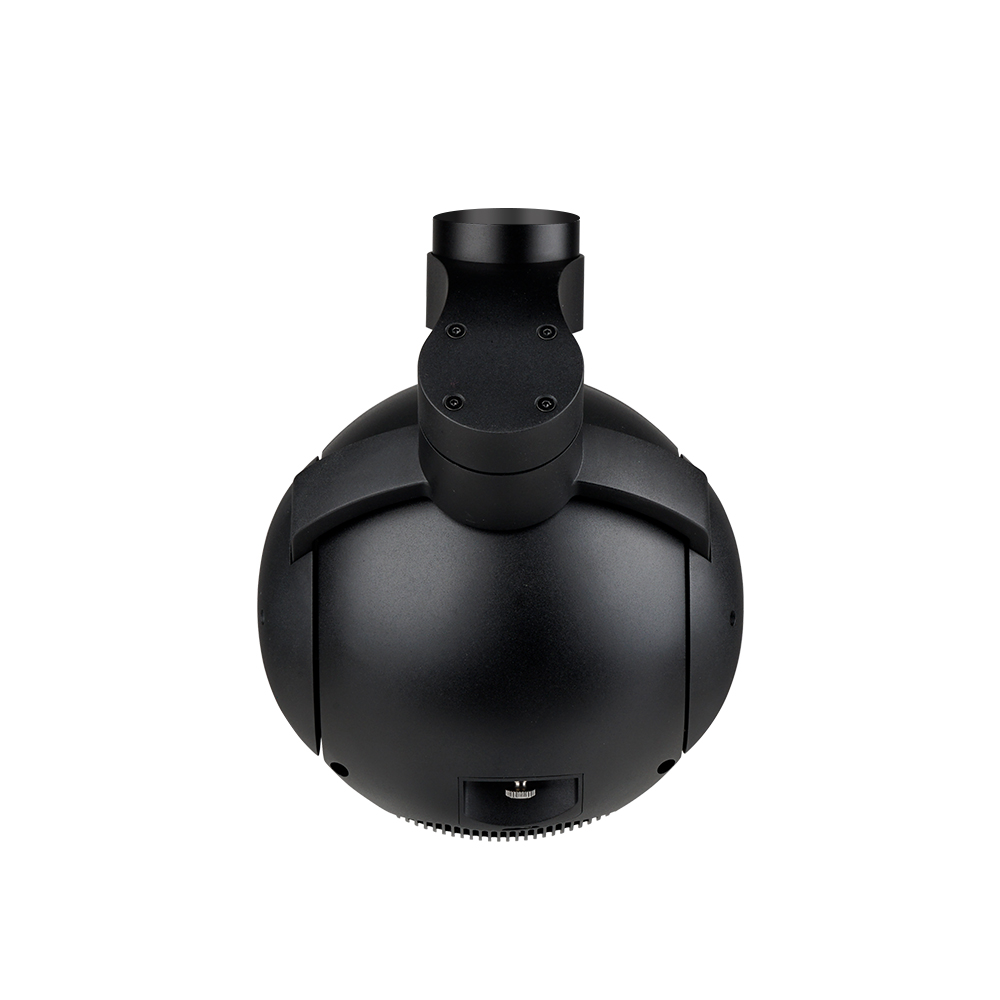

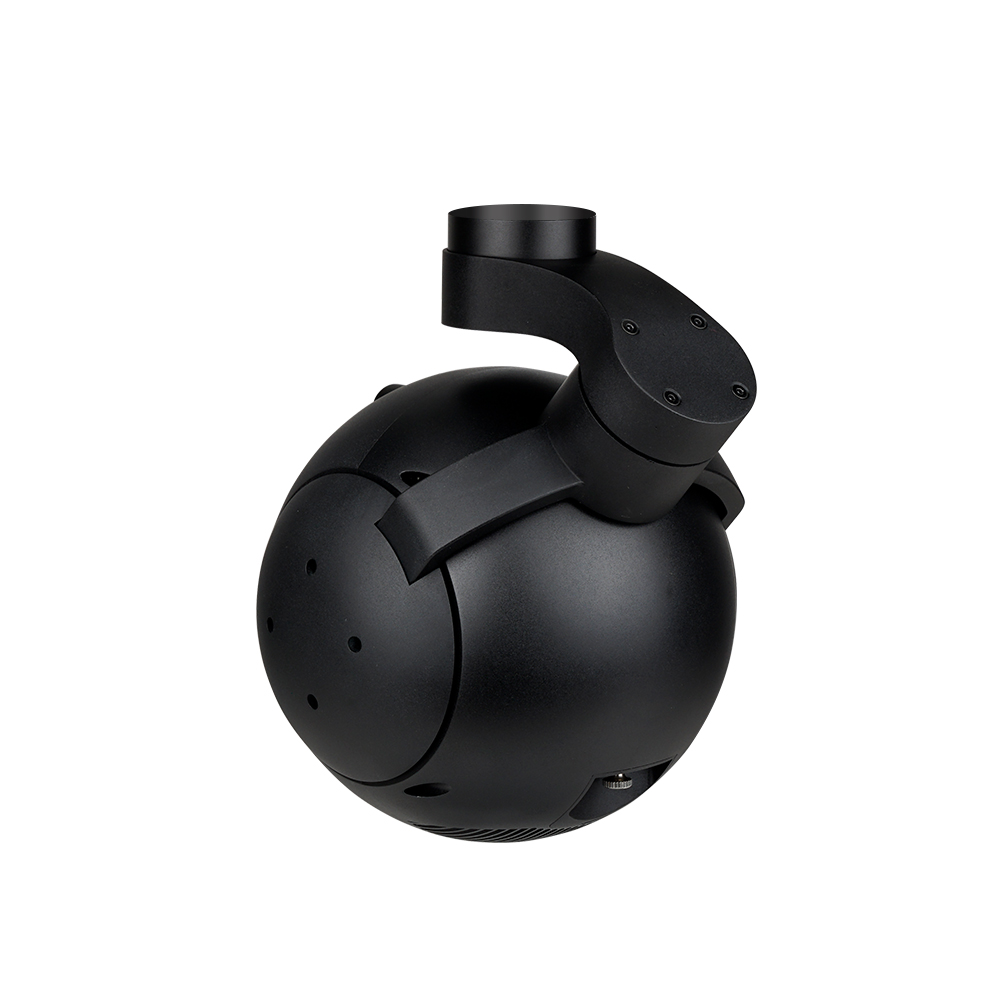

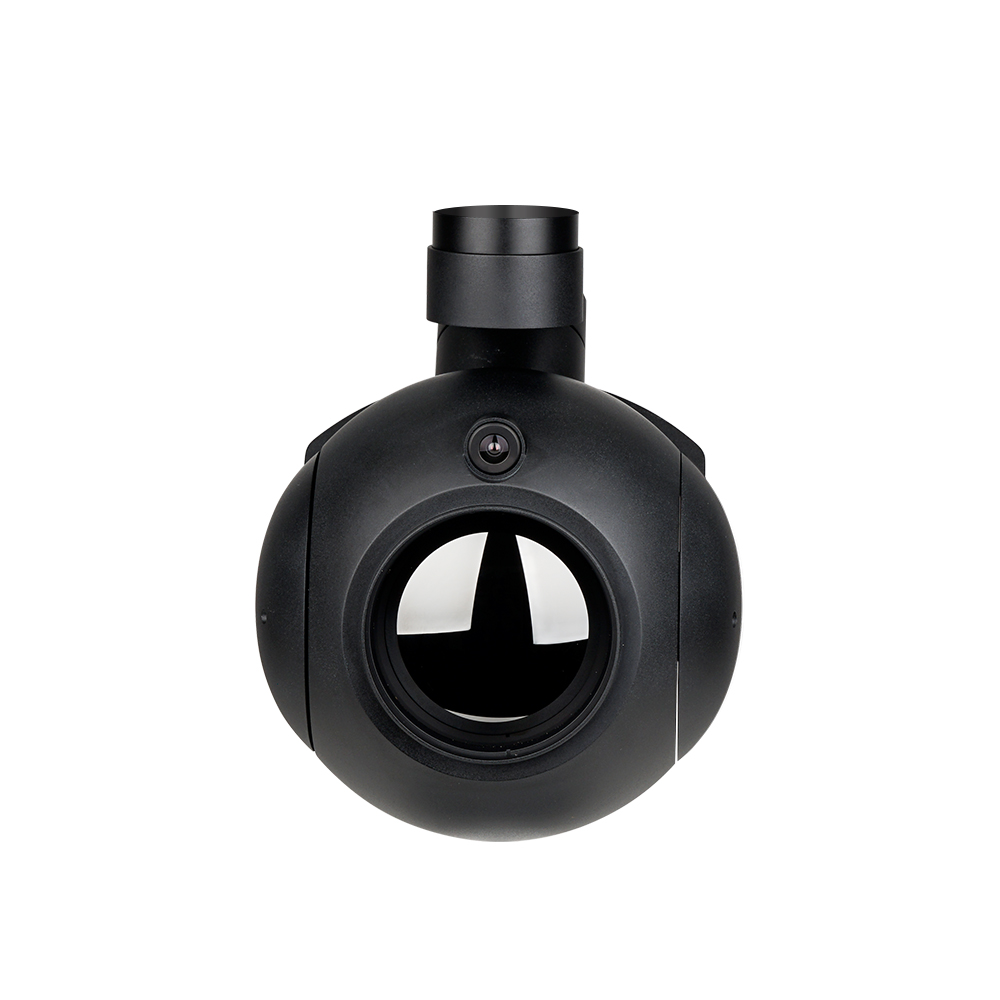

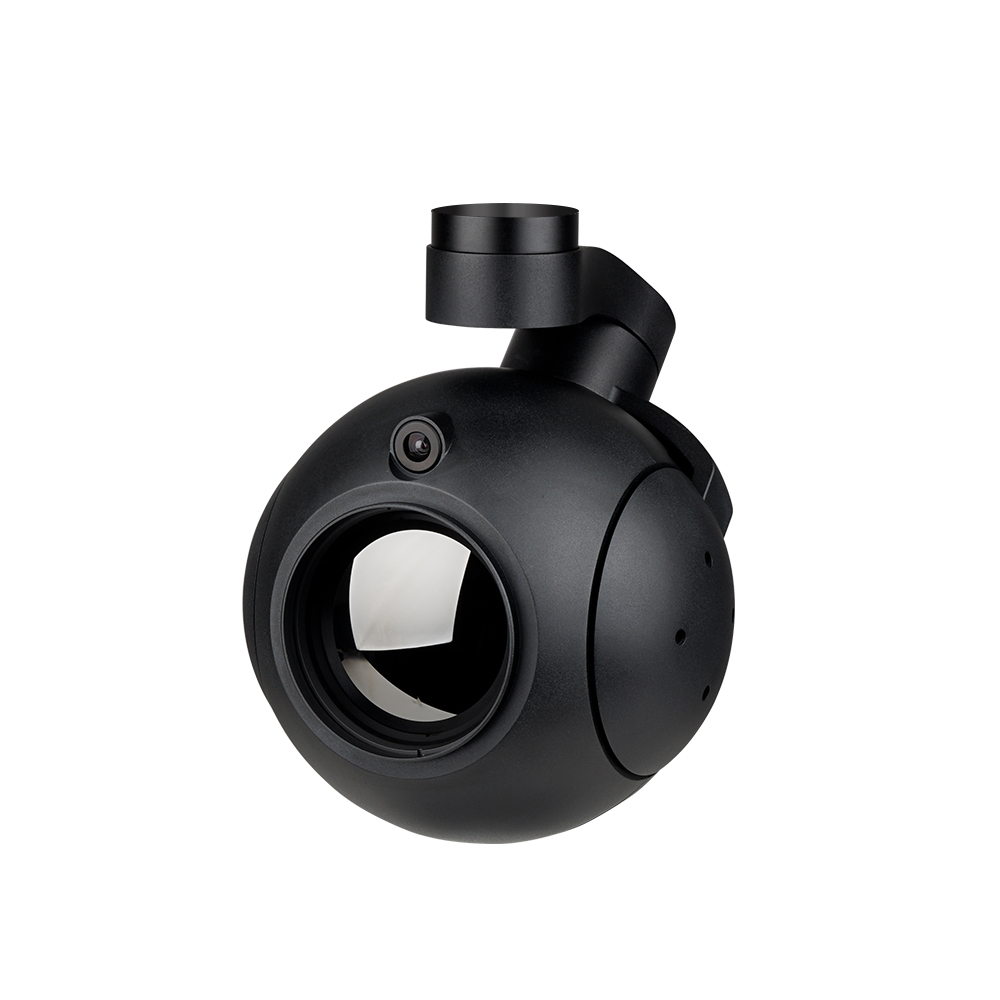

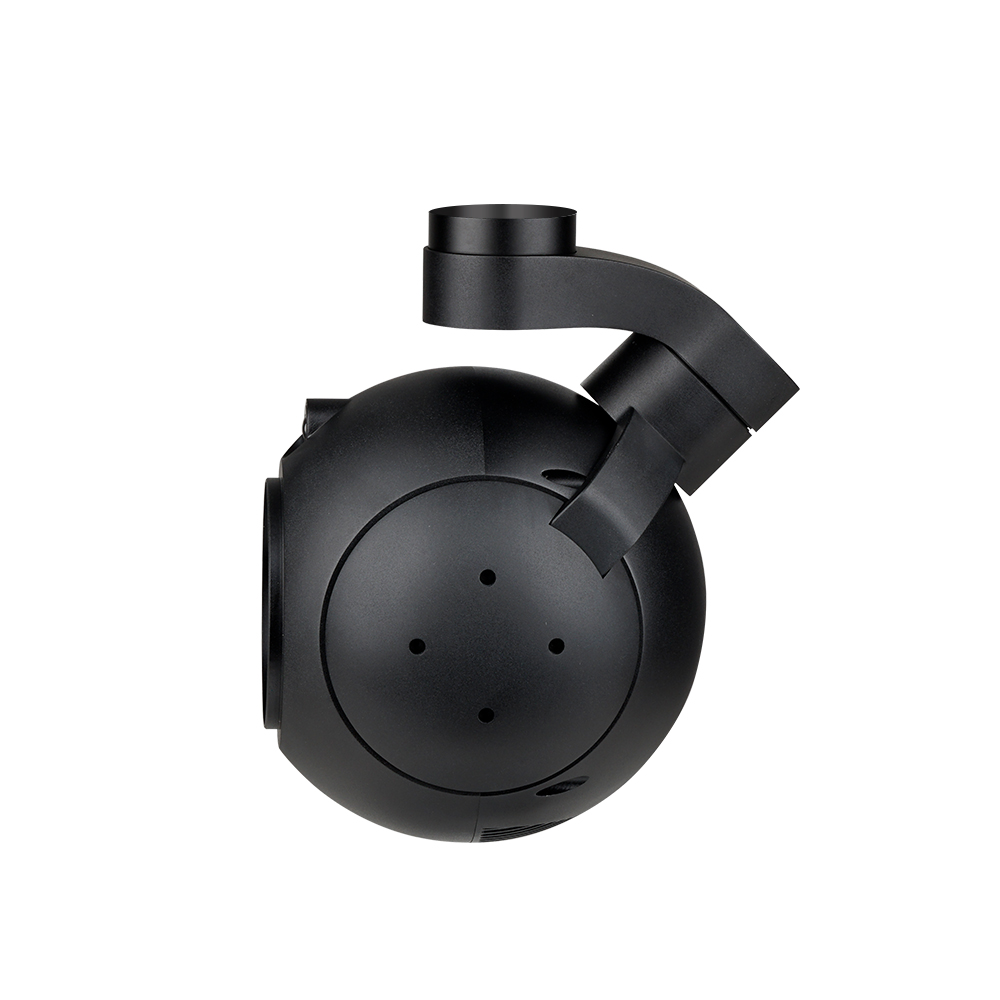

AT1575-6 5倍光学变焦热像AI吊舱

5倍光学变焦热像AI吊舱，图像传感器参数为1/2.9" CMOS Sensor，500万；定焦镜头参数为6mm 焦距，FOV；热像仪参数为：640*512，15~75mm 焦距，5倍光学变焦，12μm55°*30°

详细介绍

整体参数
产品重量	g
产品尺寸	134130204.8m
输入电压	14.8V~25.2V
动态电流	1000~1500mA @ 16V
功率	平均功率16W, 峰值功率 24W
工作环境温度	-20℃ ~ +50℃
防护等级	IP4X
视频输出	Micro HDMI(1080P 60fps) / IP (RTSP/UDP 720p/1080p 30fps H264/H265)
存储	TF卡 (存储容量256G以内,读写速度 class 10以上,将TF卡格式化为FAT32)
TF卡中的图片存储格式	JPG(1920*1080)
TF卡中的视频存储格式	MP4(1080P@30fps)
控制方式	PWM / S.BUS / UART (TTL) / TCP / UDP
云台参数
结构设计角度范围	俯仰角度:-50°( 上 )～130°（下）, 横滚角度: ±70°, 偏航角度: ±300° / ±360°*N (仅网络输出版本)
软件限制角度范围	俯仰角度: -45°～125°, 偏航角度: ±290° / ±360°*N (仅网络输出版本)
角度抖动量	俯仰/横滚/偏航角度：±0.02°
一键回中	√
可见光相机参数
图像传感器	1/2.9 英寸 CMOS
图像素数	500万像素
分辨率	1920*1080
焦距	6mm
电子变焦	1x~12x
可视角度	D:63° H:55° V:30°
热像仪参数
镜头焦距	15~75mm
光学变倍	1x~5x
水平视场角	28.7°~5.86°
垂直视场角	23.1°~4.69°
15~75mm探测距离 (人: 1.8x0.5m)	625~3125m
15~75mm识别距离 (人: 1.8x0.5m)	156~781m
15~75mm验证距离 (人: 1.8x0.5m)	78~391m
15~75mm探测距离 (车: 4.2x1.8m)	1917~9583m
15~75mm识别距离 (车: 4.2x1.8m)	479~2396m
15~75mm验证距离 (车: 4.2x1.8m)	240~1198m
工作制式	非制冷长波 (8μm~14μm)
探测器像素	640*512
像元大小	12μm
调焦方式	无热化免调焦
NETD（热灵敏度/噪声等效温差）	≤40mK@25℃,F #1.0
色板	白热，黑热，铁红
跟踪性能参数
偏差像素更新速率	30Hz
偏差像素输出延迟	<30ms
最小目标对比度	5%
最小信噪比	4
最小目标尺寸	16*16 像素
最大目标尺寸	256*256 像素
跟踪速度	48 像素/帧
目标记忆时间	100场
识别性能
类型	人、车
同时能检测的数量	≥ 10 个目标
对比度	≥ 5%
最小目标尺寸	5×5 像素
车辆检测概率	≥85%
虚警率	≤10%
