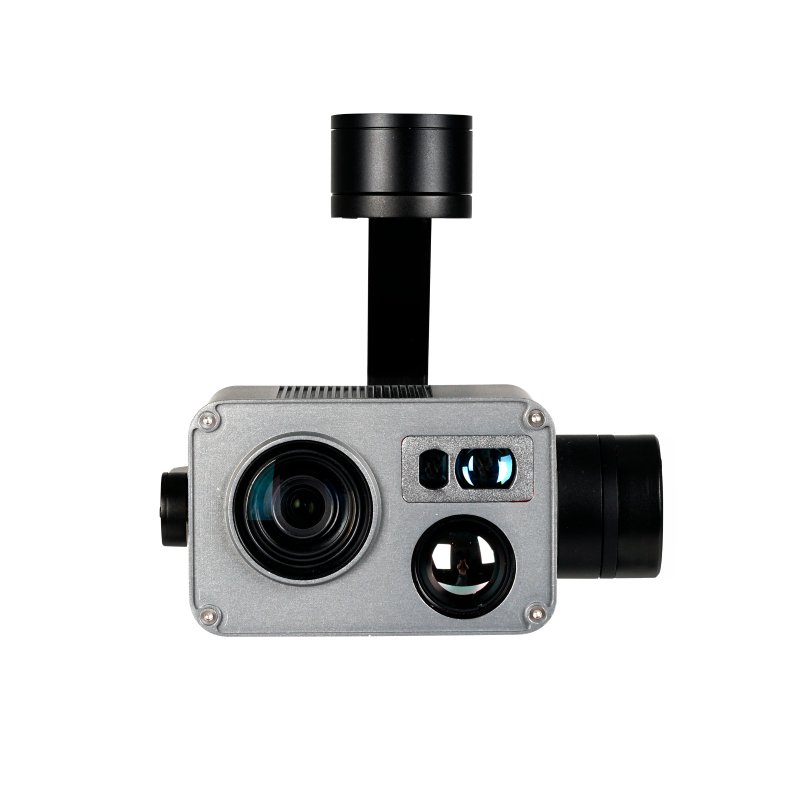

品灵 T10 10倍三光跟踪测距云台

详细介绍

硬件参数
工作电压	16V
输入电压	4S ~ 6S (14.8V~25.2V)
动态电流	750~1250mA @ 16V
功率	12W ~ 20W
工作环境温度	-20℃ ~ +60℃
视频输出	IP (RTSP/UDP 720p/1080p 30fps H264/H265)
存储	TF卡 (存储容量256G以内,读写速度 class 10以上,将TF卡格式化为FAT32)
TF卡中的图片存储格式	JPG(1920*1080)
TF卡中的视频存储格式	MP4(1080P 30fps)
控制方式	PWM / S.BUS / TTL / TCP / UDP
云台参数
结构设计角度范围	俯仰角度:-45°( 上 )～130°（下）, 横滚角度: ±60°, 偏航角度: ±150°
软件限制角度范围	俯仰角度: -40°～125°, 偏航角度: ±145°
角度抖动量	俯仰/横滚/偏航角度：±0.02°
一键回中	√
相机参数
图像传感器	1/2.8 英寸 Sony CMOS
图像传感器 ( 有效像素数 )	约 513 万像素
镜头	10 倍光学变焦
	f=4.7mm(广角端 )到47.0mm(远端 )
	F1.7 到 F3.1
数字变焦	32 倍
可视角度 ( 水平 )	69.9° ( 广角端 ) 到 8.7° ( 远端 )
最小物距	0.1 / 1.5 / 3.0 / 5.0 / 10.0 m
聚焦系统	自动 , 一键自动聚焦，手动
白平衡	自动，室内，室外，一键式，手动
快门速度	1/1 秒到 1/100,000 秒
曝光控制	自动，手动，优先模式 ( 快门优先 & 光圈优先 )
同步系统	内置
背光补偿	有
自动 ICR	有
逐行扫描模式	有
图像稳定器	有
除雾	有
热像仪参数
镜头焦距	19mm
水平视场角	22.8°
垂直视场角	18.4°
对角视场角	29.0°
工作制式	非制冷长波 (8μm~14μm)
探测器像素	640*512
像元大小	12μm
电子变焦	1x~8x
调焦方式	无热化免调焦
NETD（热灵敏度/噪声等效温差）	≤40mK(@25℃,@F1.0)
色板	白热, 黑热, 伪彩
探测距离 (人: 1.8x0.5m)	792m
识别距离 (人: 1.8x0.5m)	198m
验证距离 (人: 1.8x0.5m)	99m
探测距离 (车: 4.2x1.8m)	2428m
识别距离 (车: 4.2x1.8m)	607m
验证距离 (车: 4.2x1.8m)	303m
测温功能（选配）	支持全屏温度数据输出
	测温范围（-20℃~+150℃, +100℃~+550℃）
	测温距离 2~18米
	±2℃或者读数的±2%（取最大值）
跟踪性能参数
偏差像素更新速率	30Hz
偏差像素输出延迟	<30ms
最小目标对比度	5%
最小信噪比	4
最小目标尺寸	16*16 像素
最大目标尺寸	256*256 像素
跟踪速度	48 像素/帧
目标记忆时间	100场
识别性能
类型	人、车
同时能检测的数量	≥ 10 个目标
对比度	≥ 5%
最小目标尺寸	5×5 像素
车辆检测概率	≥85%
虚警率	≤10%
测距性能参数
有效距离	≥1500m(大目标)
测距盲区	≤5m
误差精度	±1m
光束波段	905nm
测距频率	单次、1Hz、2Hz
位置解析	目标的经纬度
测量	测量出画面中心位置物体到激光仪的两点距离
特色功能
OSD	显示或者隐藏(云台航向/俯仰角度,倍数,测距值,TF卡状态,飞机GPS及海拔高度,目标点GPS及海拔高度,日期时间)
照片属性（POS）	支持拍摄时间和GPS坐标
网络读卡	HTTP读取照片,下载视频
KLV（UDP）	支持卡录或者Viewlink视频播放
ArduPilot / PX4	支持（Mavlink协议控制) 选配:支持ArduPilot Follow me功能
画面显示	EO+IR /IR+EO /EO /IR
双路视频流输出（选配）	支持（一路EO输出,一路IR输出,开启后不支持录制视频）
总体参数
产品重量	235±10g
产品尺寸	7862106.2mm
